8月31日消息，根據日媒DNP官網顯示，大日本印刷株式會社利用多電子光束繪制設備，研發了光掩膜（Photo-mask）的生產工藝，不僅可用于當下最先進的 EUV 光刻（Extreme Ultra-Violet ：極紫外光刻），還可用于 5 納米（納米：10 億分之一米）工藝。

用于 5 納米尖端半導體的光掩膜的生產技術特點

在當今的半導體生產工藝中，可以利用影印技術在硅晶圓上繪十幾納米的圖案。但是，影印光源采用的是波長為 193 納米的 ArF（氟化氬）等準分子激光，因此其解分辨率是有限的。針對此問題，在 EUV 影印中，將波長為 13.5 納米的 EUV 用作光源，使數納米的圖案蝕刻成為可能。一部分半導體廠家已經將這種 EUV 影印技術應用在 5 納米 -7 納米制程的微處理器、尖端存儲元器件等方面，預計未來將會有更多半導體廠家將這種 EUV 影印技術應用在尖端工藝中。

DNP 作為光掩膜廠家，在 2016 年全球首例導入多電子光束繪制設備，且大幅度縮短了新一代半導體光掩膜的繪制時間，從而滿足了半導體廠家對高產率、高質量的需求。

此次，DNP 通過靈活運用多電子光束繪制設備的特性，自主設計了這項包含新感光材料的工藝，且根據 EUV 掩膜板的細微結構優化加工條件，首次成功研發了用于 5 納米制程的高精度 EUV 影印的掩膜板生產工藝。

多電子光束繪制設備通過發射出 26 萬條電子光束，能夠?qū)⒕哂休^高分辨率的光刻膠應用于高精度圖案的蝕刻，從而達到大幅度縮短繪制復雜圖案（包括曲線）的時間。此外，由于此款設備的移動平臺（Liner Stage，直線移動產品的平臺）的穩定性高，因此提高了繪制的精度。

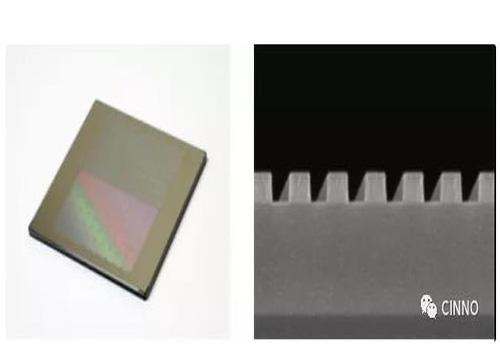

用于 5 納米制中的 EUV 影印的高精度掩膜板（左）、圖案線路的放大圖（右）（圖片來源：DNP 官網）

未來，DNP 在為國內外半導體廠家、半導體研發合作企業、生產設備廠家、材料廠家等提供 EUV 掩膜板的同時，還提供 EUV 影印相關的其他技術，力求在 2023 年達成年度 60 億日元（約人民幣 3.9 億元）的銷售目標。

此外，DNP 還通過與其他伙伴（如總部位于比利時的國際半導體研究機構 MIEC, Interuniversity Microelectronics Centre）合作，推進 3 納米以后的更細微的工藝研發。

DNP 通過自身在印刷技術、信息處理技術方面的優勢，為 Society5.0 所追求的先進信息社會提供各種解決方案。其中，要生產先進信息社會所必須的高性能半導體，需要靈活運用“細微加工技術（應用和發展印刷工藝）”，繼續強化掩膜板的供給體制，以滿足未來不斷高漲的細微化半導體的需求。
