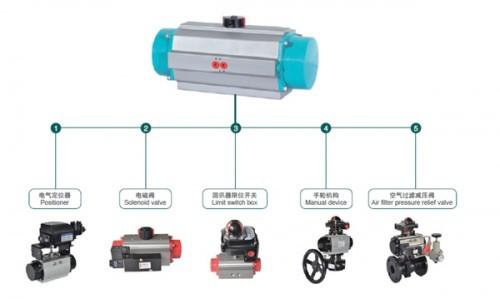

氣動球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。

① 球閥

視頻中為三片式球閥：左邊一片、中間一片球心、右邊一片。

連接口是螺紋，而連接方式可以根據管道管徑和螺紋來定制不同的連接方式。

此不銹鋼球閥可用于的管道介質為水、液體、汽體、油類及一般腐蝕性介質。

——————————————————————————-

② 手輪機構

手輪機構在氣動閥門斷氣斷電的情況下可進行手動控制，維持生產正常進行。

手輪盤顯示有OPEN和SHUT的方向。手輪有兩個功能切換：手動和自動控制。

手動時，逆開順關，轉動手動盤，連接軸也跟著轉動。

拉桿向上拉動，切換桿放下，手動則轉為自動控制，

此時轉動手輪，連接軸保持不動只能通過氣動控制。

拉桿向上拉動，切換桿向上，手動則轉為手動控制，

此時轉動手輪，就能直接控制閥門的開與關。

——————————————————————————-

③ 電磁閥

電磁閥用于氣動啟閉的電控操作，功率小。

有兩種連接方式：板接式和管接式。

管接式背面有兩個連接孔可以與氣動執行器上的進氣孔直接相連；

電磁閥底端有三個孔，中間是進氣孔，兩端是排氣孔。

板接式電磁閥工作是通過切換氣源進氣口，實現閥門開啟關閉作用。

它頂部有兩個連接孔與氣動執行器上的進氣孔需要開氣管連接，

根據現場要求，可以安裝任意位置。

——————————————————————————-

④ 限位開關

限位開關內部結構有2個凸輪、2個微動開關、

1個接線端和1個連接軸。

凸輪與微動開關閉合，連接PLC可以使PLC形成一個電回路，PLC回路燈亮；

凸輪與微動開關斷開，連接PLC可以使PLC形成一個斷路，PLC回路滅，

以此來實現閥門遠程位置的反饋。

下端連接軸與氣動執行器頂部連接軸相連。

根據氣動執行器開關實現90度開位與關位。

——————————————————————————-

⑤ 氣動執行器

氣動執行器是氣動閥門的動力部件。

氣動執行器上兩個連接孔，分別對應開位與關位。

由氣源推動活塞活動，使氣動執行器實現90度轉換，達到閥門開關作用。

氣動執行器頂部與限位開關連接，通過連接軸的轉動，

使限位開關與氣動執行器保持開關位置同步。

氣動執行器底部與閥門或手輪機構連接，使其保持開關位置同步一致。
