喜歡足球的朋友，也許聽過英超曾經有一支球隊叫布萊克本流浪(Blackburn Rovers)，它曾拿過英格蘭超級聯賽的冠軍(1994-1995賽季)。

布萊克本位于英格蘭西北部蘭開夏郡(Lancashire)，人口約11萬。這座在足球圈外可能默默無名的小城，最近卻在水處理行業獲得了一個冠軍頭銜——2022年3月，該市的城市污水處理廠完成重建，并成為全歐洲目前最大的好氧顆粒污泥工程。

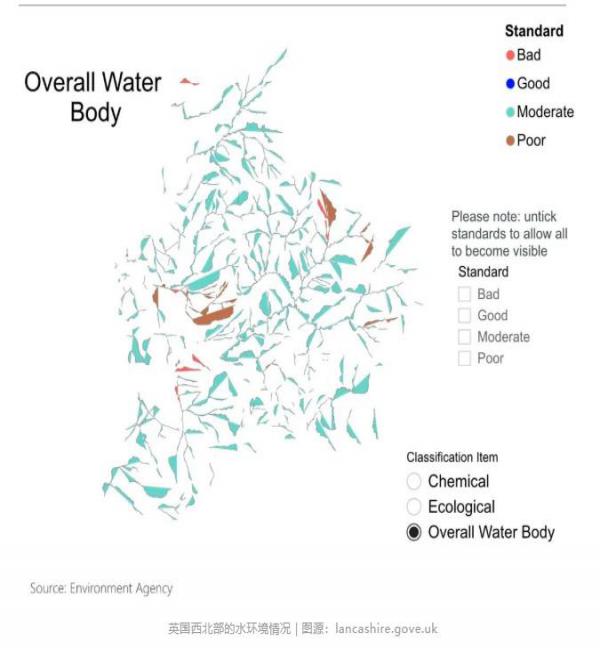

話說英國的水環境，按照當?shù)氐臉?biāo)準，其實并不如人意：2019年的數據顯示，英國只有14%的河流水體水質達到良好以上的水平。蘭開夏的情況更加糟糕——117條河流和過渡流域以及52個湖泊，一個good的沒有，大部分處于中等水平(moderate)，還有若干poor的存在。

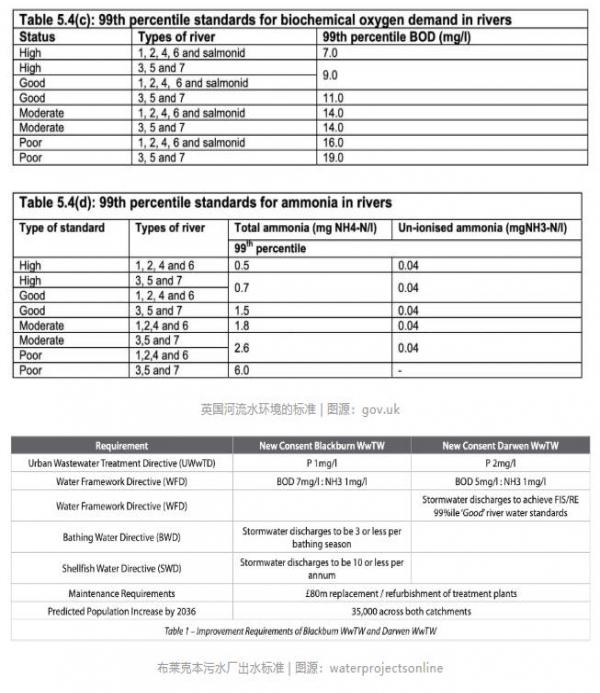

一方面，英國的河流水質有待提高，而另一方面，統計數據顯示，英國污水廠向河流排放的出水占了河道水體污染負荷的 36%。2014年，英國人頒布了新的水環境保護標準（Water Framework Directive implementation in England and Wales: new and d standards to protect the water environment），力圖改善英國的水環境。在這個標準基礎上，布萊克本污水廠的出水BOD和氨氮的水平要在7mg/L和1mg/L以下。

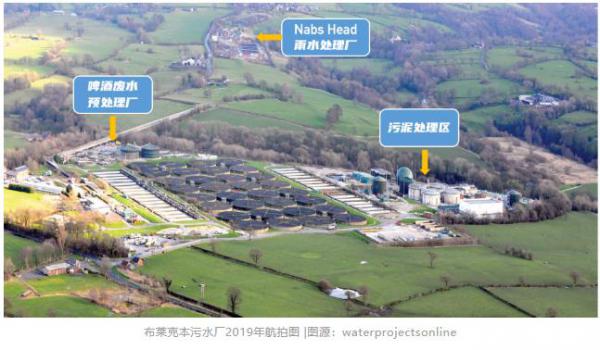

布萊克本污水廠最初主要由初沉池、滴濾池和二沉池組成。后來逐步增置生物曝氣溢流濾池(BAFF)和紫外消毒的三級處理工藝，污泥處理廠以及為啤酒廠搭建的預處理廠。

為了滿足新的河道水質，同時提高該地區的污水管理水平，負責英國西北部地區的聯合公用事業集團(United Utilities)于2017年成立相關升級改造項目，對布萊克本地區污水處理進行整體升級改造。

項目亮點

據報道，這個工程的總造價費用高達1.64億英鎊，主要工作是對該地區三個污水廠進行合并整改，包括了修建1.6公里的污水運輸管道(Darwen至Blackburn)，目的是Darwen污水廠并入布萊克本污水廠，另外改造Nabs Head廠專注雨水溢流的儲存與處理。除此之外，最重要的改造還是在污水生物處理部分——引入荷蘭的好氧顆粒污泥技術。

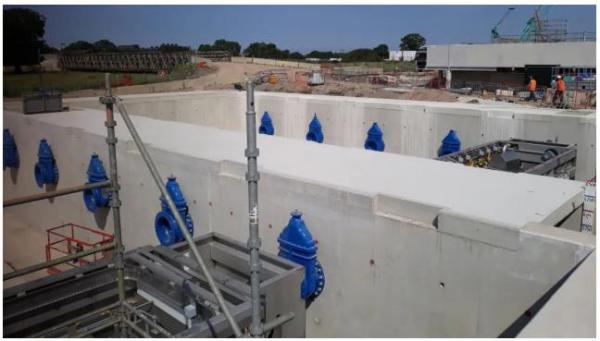

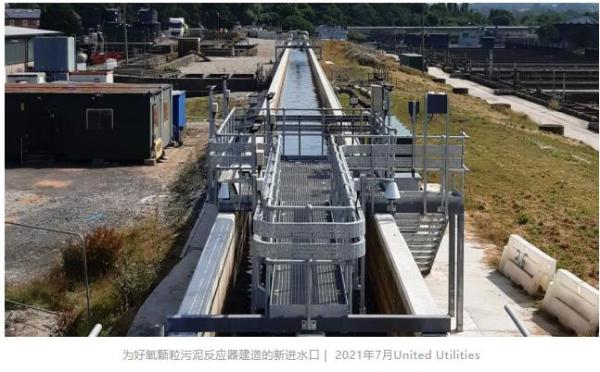

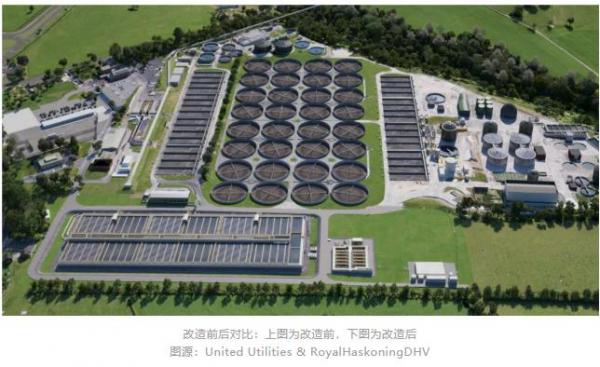

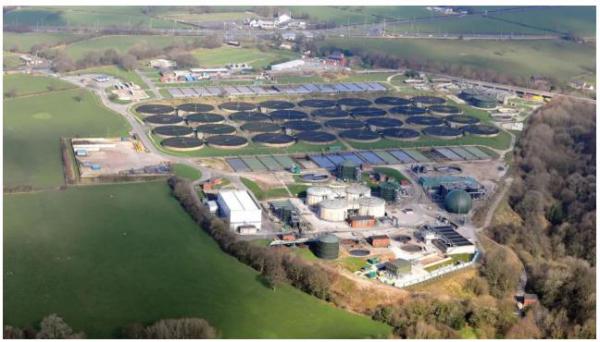

在這個項目里，Blackburn污水廠建造了6個12000m3的好氧顆粒污泥反應器，總體積為72000m3。另外還有2個污泥緩沖池(800m3/個)和1個水位調節池(800m3 )。好氧顆粒污泥處理系統的位置在下圖的左下方。

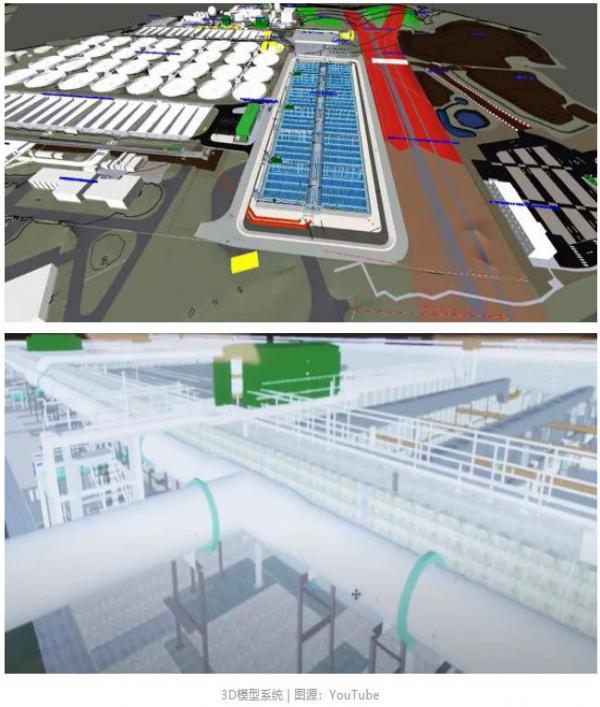

為了加快施工進程，項目團隊使用了 3D可視化工具。這些有利于設計開發，并和危險管理相結合，確保在施工前確定最功效的設計方案。項目具體使用的是 SYNCHRO 4D 軟件，來實現可視化施工，并用無人機的3D掃描數據進行建模開發，提高施工的安全性、可靠性、可預測性。好氧顆粒污泥反應器的機械安裝就運用了這些數字化技術。

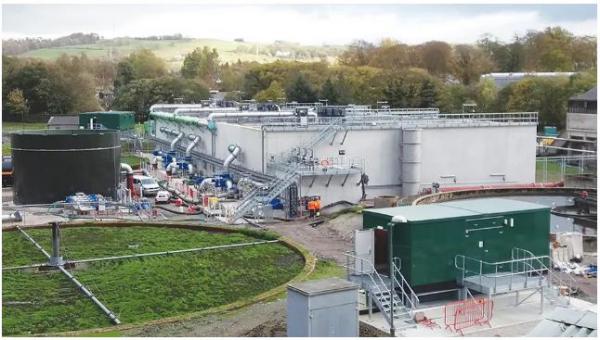

僅僅使用好氧顆粒污泥工藝無法滿足當?shù)氐某鏊畼?biāo)準，所以還需要對生物處理的出水作進一步凈化。United Utilities選擇了瑞士Mecana公司的絨布介質過濾技術(Pile Cloth Media Filter，Mecana公司已被ELIQUO公司收購)，以及Xylem公司的UV紫外消毒，確保最終出水滿足《Bathing Water and Shellfish Directives》的要求。

十年籌備

United Utilities是英國第一家測試好氧顆粒污泥的水務公司，時間可以追溯到2013年——當時荷蘭首個好氧顆粒污泥案例Epe 污水廠在剛投產運行。2014年，United Utilities的工程團隊派人前往荷蘭，對多個已在運行的好氧顆粒污泥案例工程進行盡職調查，并和該技術的供應商進行了深入的技術討論。

在初步確認該工藝的運行效果后，United Utilities在曼城斯特著名的Davyhulme污水廠進行中試。中試結果最終說服了United Utilities一口氣和荷蘭公司簽下了三個污水廠的升級改造工程，包括Morcambe、Failsworth和Kendal污水廠。

話說其實在2017年，布萊克本污水廠的升級項目是計劃選用Xylem公司的SBR工藝技術。不過后來最終改用了荷蘭RoyalHaskoningDHV公司的好氧顆粒污泥工藝。

也許是因?yàn)閯傞_始正式運行，United Utilities和RoyalHaskoningDHV兩家公司都沒有透露關于布萊克本污水廠更多的出水?dāng)?shù)據，也沒有介紹如何處理多出來的滴濾池——畢竟節省占地是好氧顆粒污泥技術的賣點之一。不過有一點值得注意的是，由于該工藝的高度自動化，United Utilities是打算將旗下所有基于好氧顆粒污泥的污水廠共用一個集中式的中控系統。這個想法早在2016年底該公司接受媒體采訪時就透露過了。此外，大家也可以預期在系統進入穩定運行期后，這些污水廠都可以像荷蘭的Epe或者Zutphen污水廠那樣，提取多余的好氧顆粒污泥中的藻酸鹽，逐步將污水廠轉型成為資源回收工廠。

來源：JIEI創新實驗室? 作者：瓦村農夫
